Industriedecken-Halterung Version 2 für Aruba Access Points

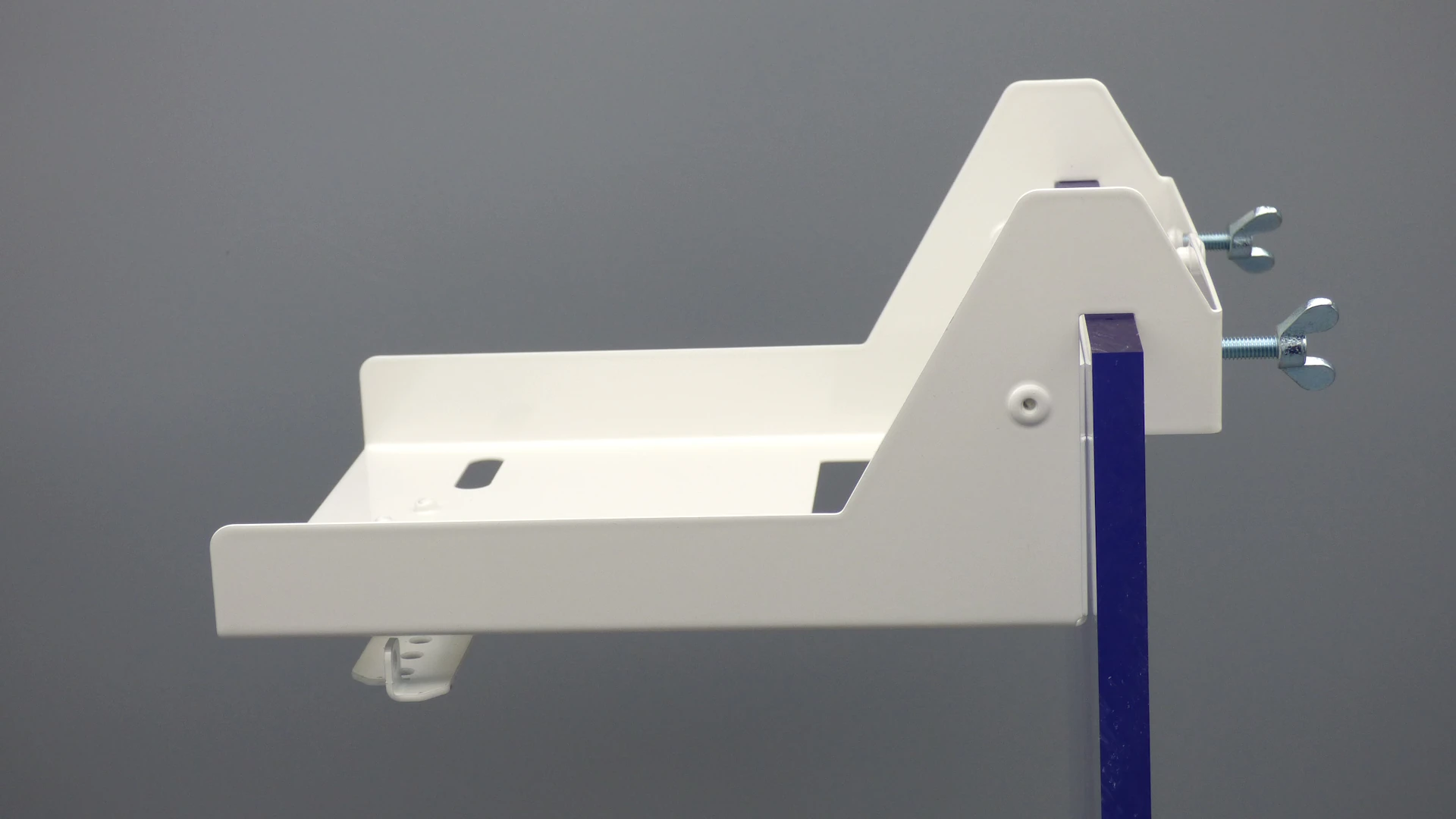

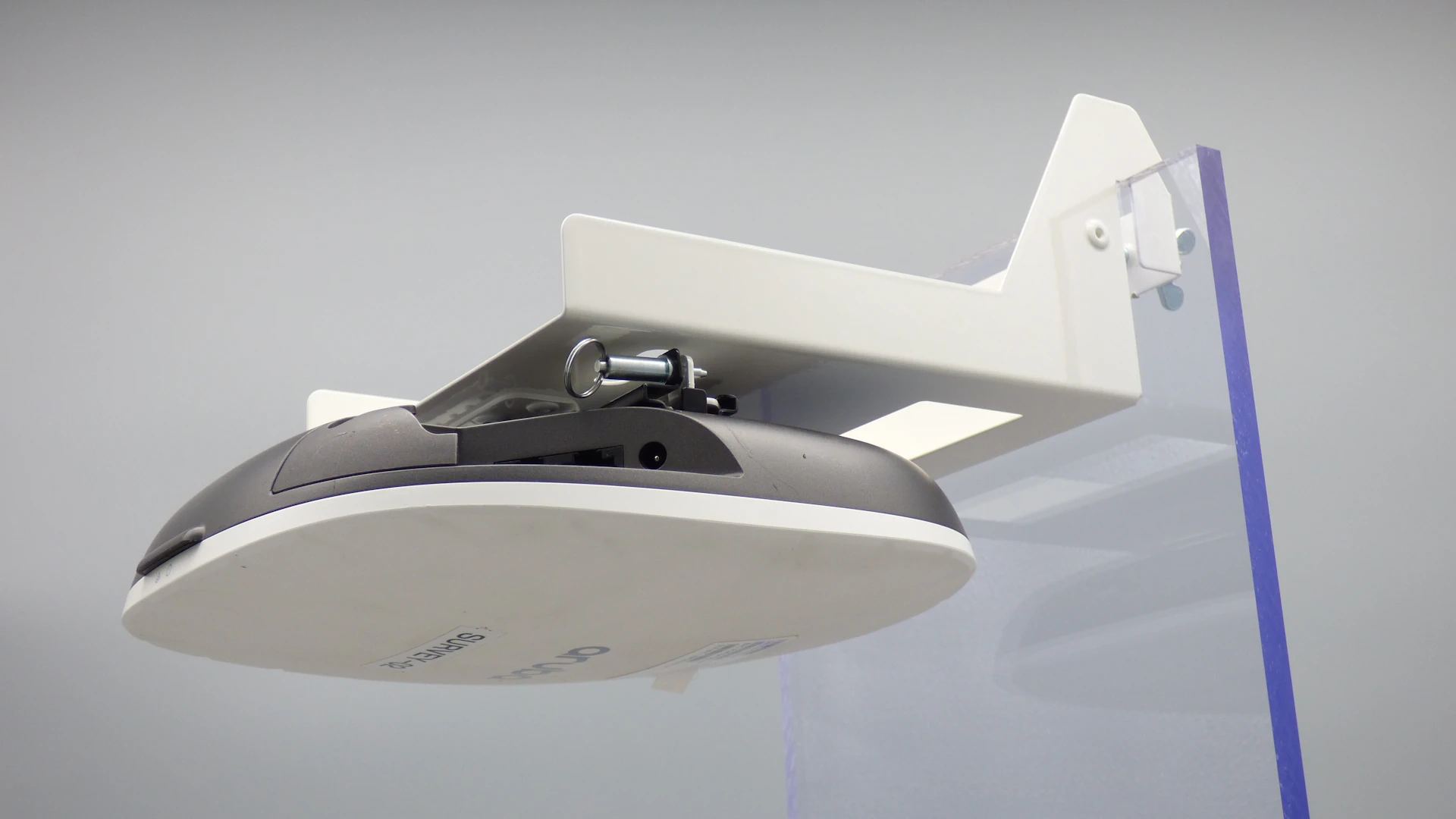

Made in Hamburg/Germany Kombinierte Halterung für Aruba Access Points und Patchantennen ermöglicht die platzsparende Montage von Aruba Access Points mit externen Patchantennen an Wand oder Decke. Die Antenne wird an der Vorderseite befestigt und kann – zusammen mit der Front – je nach eingesetztem Access Point um ca. ±15° bis ±30° nach oben/unten geschwenkt werden. Das spart Platz und Montagezeit, da nur eine Halterung für AP und Antenne gesetzt wird. Material und Farbton entsprechen unserenunseren anderen Halterungen für den Innenbereich: 1 mm Zinkblech, pulverbeschichtet, Standardfarbe weiß (RAL 9010); andere Farben sind nach Rücksprache möglich. Der Aruba Access Point wird zur Montage mit dem beiliegenden  Arubadaptor verbunden. Das Kabelmanagement bleibt frei: Alle Kanten sind entgratet und gefährden Leitungen nicht. Für die Befestigung an Wand oder Decke stehen bis zu sechs Schraubpunkte zur Verfügung; in der Regel bieten drei Schrauben bereits ausreichend Halt. Details Kompatibilität – Unterstützte Aruba AP-Serien: 500er, 600er, 700er. – Unterstützte Patchantennen: AP-ANT-25A, AP-ANT-28, AP-ANT-35A, AP-ANT-38, AP-ANT-45, AP-ANT-48 sowie neuere Antennen mit identischen Bohrungsabmessungen. – AP-Befestigung erfolgt mit Arubadaptor (im Lieferumfang enthalten). Mechanik & Maße – Abmessungen der Halterung: B 290 mm × H 280 mm × T 121 mm. – Hinweis: Höhe und Tiefe können je nach eingestelltem Winkel und verbautem AP abweichen. – Neigungsbereich (Front/Antenne): abhängig vom AP ±15° bis ±30°. – Montagepunkte: Wand/Decke mit bis zu 6 Schrauben; i. d. R. genügen 3 Schrauben. – Kabelmanagement: nicht behindert; entgratete Kanten schützen Leitungen. Material & Oberfläche – 1 mm Zinkblech, pulverbeschichtet. – Standardfarbe weiß (RAL 9010); abweichende Farben nach Rücksprache möglich. Diese Material-/Farbangaben entsprechen unseren anderen Halterungen und sichern ein einheitliches Erscheinungsbild. Montage & Einsatz – Montage an Wand oder Decke; Front mit Antenne ist schwenkbar (siehe Neigungsbereich). – Einsatz im Innenbereich Wichtige Hinweise – Vor Montage AP-Serie und Bohrungsmaße der verwendeten Patchantenne prüfen. – Arubadaptor verwenden, um den AP mit der Halterung zu verbinden. Vorteile auf einen Blick Kombinierte Montage von Aruba-AP und Patchantenne – spart Platz und Montagezeit Schwenkbare Front mit Antenne: je nach AP ca. ±15° bis ±30° Sauberes Kabelmanagement dank entgrateter Kanten Stabile Befestigung an Wand/Decke (bis 6 Schrauben; i. d. R. reichen 3) 1 mm Zinkblech, pulverbeschichtet; Standardfarbe RAL 9010, weitere Farben auf Anfrage Technische Übersicht Merkmal Beschreibung Hinweis Kompatibilität der Antenne über Bohrungsabmessungen sicherstellen; AP-Montage erfolgt mit beiliegendem Arubadaptor. Produkt Kombinierte Halterung für Aruba Access Points und Patchantenne (CM-APANT-A-3) Kompatible AP-Serien Aruba 500er, 600er, 700er Serie Kompatible Antennen AP-ANT-25A, AP-ANT-28, AP-ANT-35A, AP-ANT-38, AP-ANT-45, AP-ANT-48 und neuere Antennen mit gleichen Bohrungsabmessungen Abmessungen (Halterung) B 290 mm × H 280 mm × T 121 mm (H/T abhängig von Winkel & AP) Neigungsbereich Front Je nach AP ca. ±15° bis ±30° Material / Oberfläche 1 mm Zinkblech, pulverbeschichtet; Standardfarbe weiß (RAL 9010), weitere Farben auf Anfrage Montage Wand/Decke; bis 6 Schrauben möglich, i. d. R. 3 Schrauben ausreichend Kabelmanagement Nicht behindert; entgratete Kanten schützen Leitungen AP-Befestigung Mit Arubadaptor (im Lieferumfang enthalten) Einsatzbereich Innenbereich (gemäß Freigaben der APs/Antennen) Lieferumfang Front- & Rückseitenhalter (CM-APANT-A-3), 2× M6, 2× Flügelschraube, 4× M4 für Antenne, Arubadaptor Fazit Die kombinierte Halterung für Aruba bündelt AP- und Patchantennen-Montage in einer Lösung, spart Platz und Zeit und bietet mit der schwenkbaren Front flexible Ausrichtung. Mit den klar definierten Kompatibilitäten, dem enthaltenen Arubadaptor und der robusten Ausführung in RAL 9010 ist sie eine passgenaue, praxisnahe Lösung für den Innenbereich. Lieferumfang – Halterung Vorderseite (CM-APANT-A-3) – Halterung Rückseite (CM-APANT-A-3) – 2× Schraube M6 – 2× Flügelschraube zur Fixierung – 4× Schraube M4 zur Befestigung der Antenne – Arubadaptor Downloads Datenblatt (DE)   datasheet (EN)
